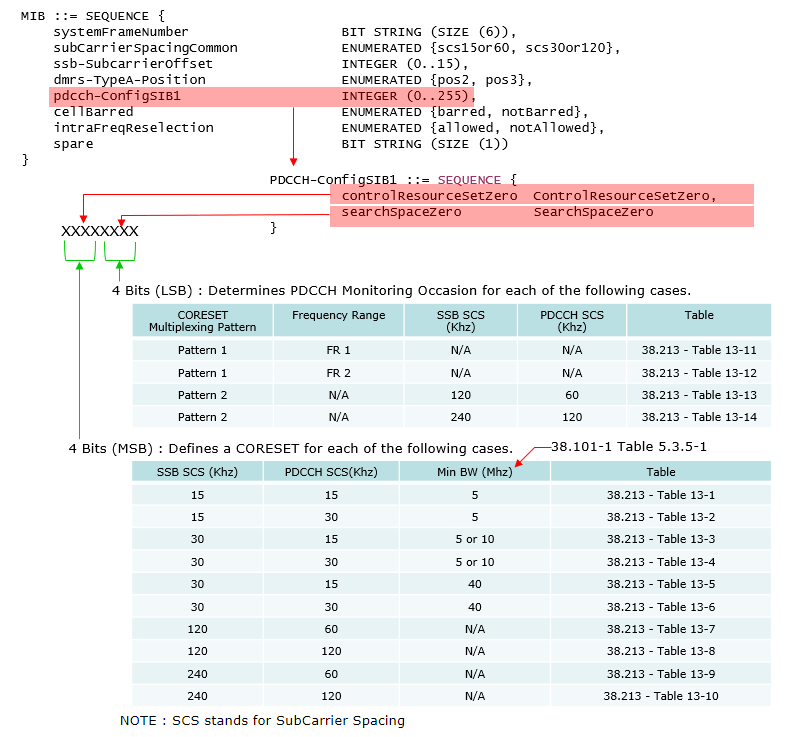

在初始小区搜索过程中，UE通过PBCH获取的MIB信息，其中包括频率、SFN、子载波间隔、k_ssb和pdcch_ConfigSib1等信息。但这些信息不足以让UE进一步进行随机接入，所以UE还需要继续接收Sib1信息，Sib1信息通过PDCCH的DCI 1-0调度，在PDSCH中传输。具体的，调度Sib1的PDCCH搜索空间类型为Type0-CSS，与之关联的CORESET为CORESET0。具体的CORESET0和SS0信息，是通过MIB中的pdcch_ConfigSib1中的高4bit和低4bit查表可得。

       在进行CORESET0配置查表时，可获取到CORESET0和SSB的复用模式，CORESET0的频域RB数，时域符号数，以及CORESET0的起始RB相对于SSB频域RB下边界的RB偏移。针对复用模式，目前R15规定总共有三种复用模式：模式1、模式2和模式3，下面分别对这三种模式进行介绍。

       1、模式1

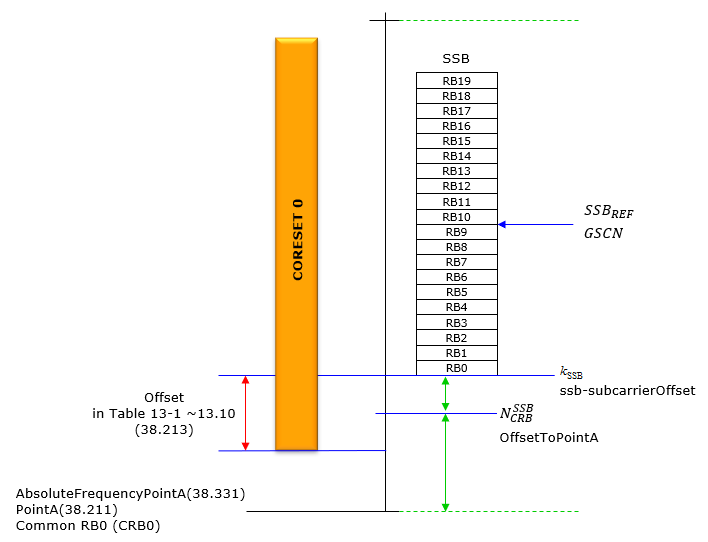

       在模式1中，SSB和CORESET0在时域上进行时分复用，即SSB和CORESET0位于时域不同的符号上，并且CORESET0的频域范围要包括SSB，即CORESET0的起始RB位置总是低于或者等于SSB的频域下边界RB，即在pattern1中时，表格中的Offset(RBs)总是大于等于0。

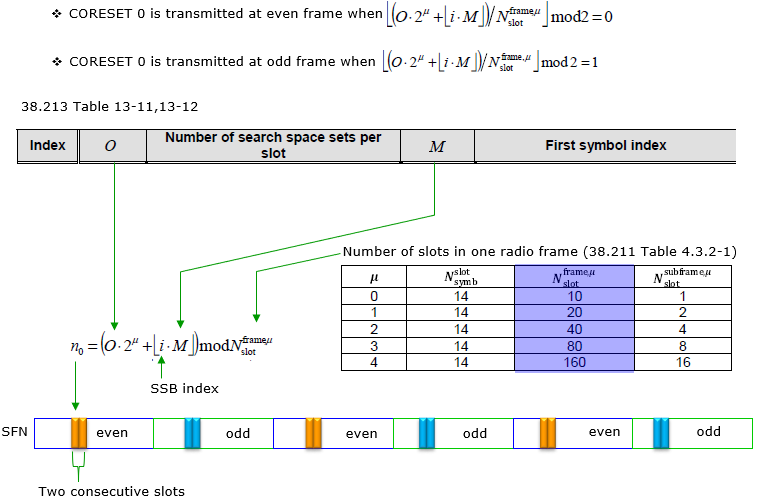

       针对复用模式1，基站侧在从n0开始的连续两个slot内调度SIB1 PDCCH，这两个slot位于周期20ms的Type0 PDCCH-CSS监测窗内，slot索引n0的计算如下式，当n0 mod 2 = 0时，位于20ms的第一个无线帧，否则位于第二个无线帧。

       其中参数i表示SSB的索引，这里需要解释下为什么CORESET0的调度slot与SSB索引有关联，个人理解一方面是因为避免SSB和CORESET0在时域上发生冲突；另一方面是由于SIB1与SSB一样，均需要覆盖整个小区，因此也需要做波束扫描，因此在做协议设计时，使得每个SSB对应一个CORESET0，两者使用相同的波束方向（即存在QCL关系）；参数O用来控制第一个SSB对应的Type0 PDCCH-CSS检测窗位置，避免CORESET0与SSB发生冲突。参数M控制SSB_i和SSB_i+1对应的Type0 PDCCH-CSS监测窗的重叠程度，M=2表示完全不重叠，M=1表示重叠一个slot，M=1/2表示完全重叠，监测窗重叠的设计可以在一定程度上降低波束扫描的资源开销。
       2、模式2
       模式2仅适用与载频大于6GHz的情况，具体仅支持SSB和PDCCH两种子载波组合<120kHz，60kHz>和<240kHz，120kHz>，如下表所示，从表中可以看出CORESET0在时域上只占用一个符号。

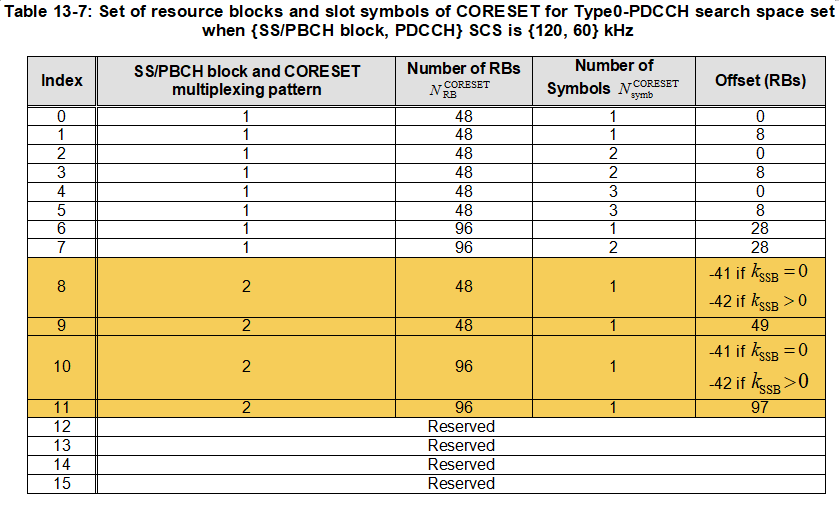

       当SCS组合为<120kHz，60kHz>时，SSB和CORESET0处于相同的无线帧内，并且当SSB的索引为i=4k，i=4k+1，i=4k+2和i=4k+3时，CORESET0的时域起始位置分别为0，1，6，7。

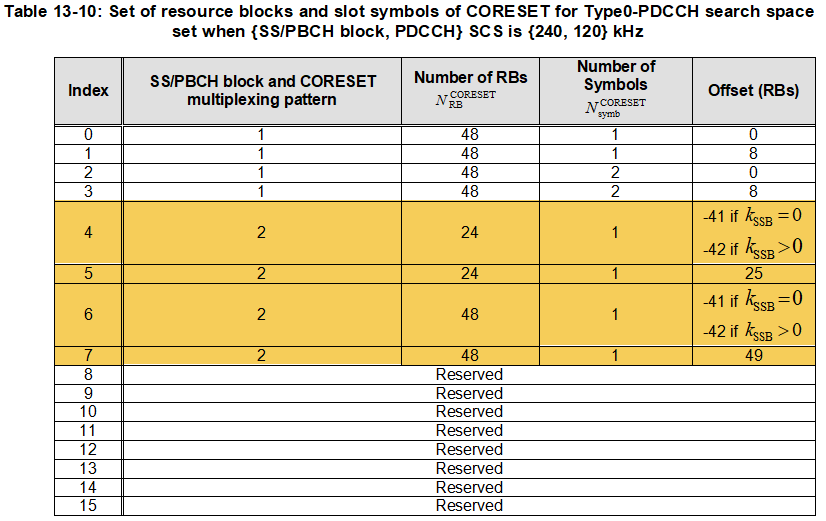

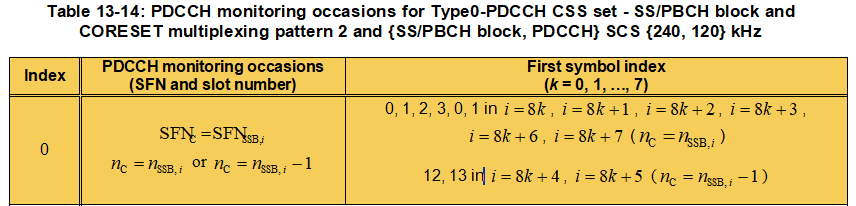

       当SCS组合为<240kHz，120kHz>时，SSB和CORESET0处于相同的无线帧内，并且当SSB的索引为i=8k，i=8k+1，i=8k+2、i=8k+3、i=8k+6、i=8k+7时，SSB和CORESET0处于同一slot，且CORESET0的时域起始位置分别为0，1，2，3，0，1；当SSB索引为i=8k+4和i=8k+5时，CORESET0处于SSB的前一个slot，且时域起始符号为12和13。

       3、模式3

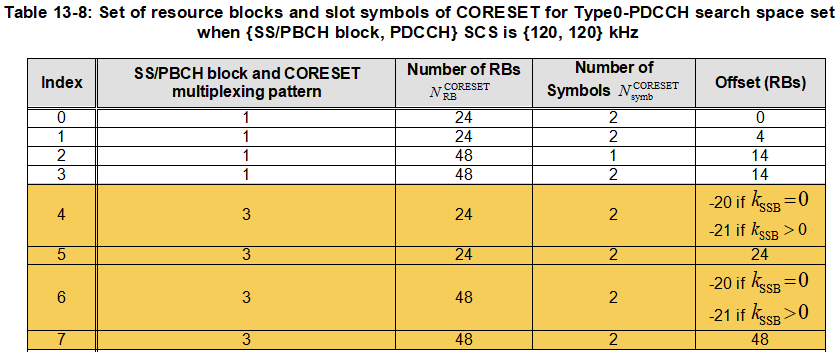

       模式3仅适用于FR2的载频情况，并且只支持一种SSB和PDCCH的SCS组合<120kHz，120kHz>如下表，在表中可以看出模式3时CORESET0在时域上固定占用SSB的前两个符号，当SSB的索引为i=4k，i=4k+1，i=4k+2和i=4k+3时，CORESET0的时域起始符号为4， 8， 2， 6；在频域上和SSB进行频分，并且当Offset为正时，表示CORESET0的频域位置在SSB的下边，当Offset为负时，表示CORESET0的频域位置在SSB的上边。
